高溫熱電偶檢定爐主要用于檢定B型熱電偶，外形也是臥式圓柱形，外形尺寸為φ300×600mm，爐膛為φ20×600mm。

因為普通高溫合金加熱絲的使用溫度為1400℃，所以高溫熱電偶檢定爐的加熱方式不能采用高溫合金加熱絲。盡管目前出現一些新型非金屬加熱材料可以做加熱爐管，溫度可以到1700℃，但是這些材料是在高溫環境下有較強的揮發性，對貴金屬有腐蝕，不能用于檢定爐。高溫熱電偶檢定爐的加熱絲，只能采用鉑銠合金絲，稱鉑銠30，其中鉑為70%，銠為30%，溫度可以達到1800℃；用剛玉（99瓷）管作為爐管，剛玉耐溫到1750℃，加熱絲繞在剛玉管外壁。

鉑銠加熱絲在高溫下的耐溫特性很好，成分穩定。但是有一個缺陷，在低溫下性能不穩定，銠容易揮發，這個溫度區間為絲溫（500～700）℃之間，因此高溫熱電偶檢定爐的實際工作溫度為（800～1600）℃，為保險起見，通常產品上的額定溫度為（900～1600）℃。

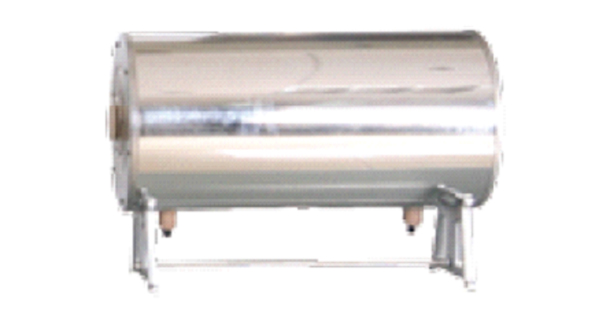

用鉑銠絲加熱，常溫下鉑銠絲的電阻很小，一般加熱絲電阻在（1～3）Ω，但是當溫度達到1400℃電阻值增加3倍以上，這給高溫熱電偶檢定爐的溫度控制帶來難度。高溫熱電偶檢定爐如下圖所示，加熱絲接線在檢定爐下面兩側的接線柱上，接線柱帶瓷柱與外殼絕緣，中間的接線柱為殼體接地。

高溫檢定爐均勻溫場的定義和普通檢定爐的一樣，在檢定爐的幾何中心，溫度最大和最小值之差為1℃的區間。按照檢定規程的要求長度為20mm，也就是在檢定爐中心一邊各10mm。檢定爐的均勻溫場是檢定爐設備本身的性能，溫度波動與溫度控制器有關。

高溫檢定爐和普通檢定爐的結構基本相同，只是溫度較高，結構和材料的耐高溫特性不同，從造價上，高溫熱電偶檢定爐比普通檢定爐價格要貴得多，還需要考慮加熱絲的高溫保護等；外殼也是采用鏡面不銹鋼、美觀、防腐蝕，表面發射率低，減小了對環境輻射的能量和熱污染。另外熱電偶檢定爐不單獨使用的，是和其他控制裝置配套組成熱電偶熱電阻檢定系統使用。
