產品詳情
簡 介

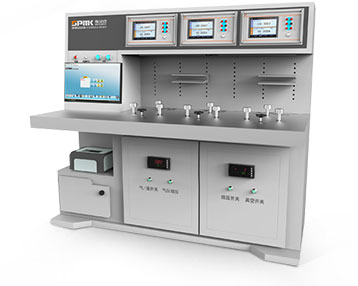

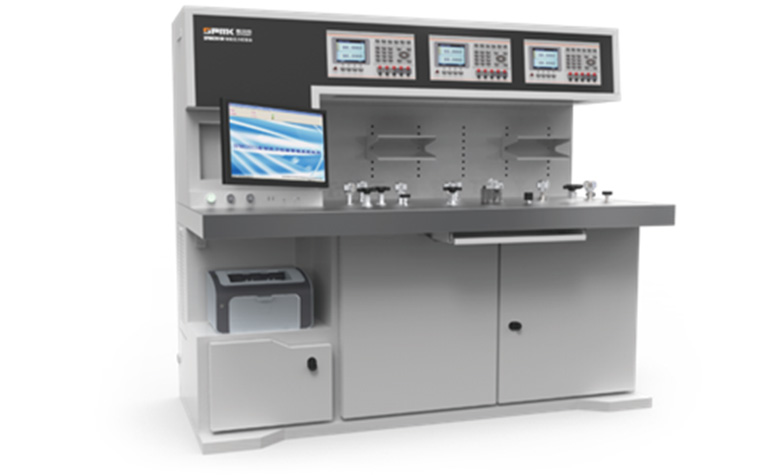

SPMK2011N智能壓力校驗臺是三合一型壓力校驗臺。它具有整體化設計、集造壓、測試、采集、處理為一體、顯示界面多角度顯示的特點。多量程自動造壓，多介質選擇，升降壓伺服控制，高準確度壓力測量，電信號測量，電信號輸出，是標準實驗室理想校準設備。
主要特點
◆ 采用氣驅伺服技術，集造壓，測試，采集，處理為一體，顯示器可多角度轉動顯示；
◆ 采用三塊標準顯示儀表，可同時顯示壓力、電壓或電流；
◆ 標準配置中含8支SDP模塊式智能數字壓力校驗儀，采用進口高精度的壓力傳感器，長期穩定性好；
◆ 真空，氣壓，液壓獨立工作互不影響，可單一操作也可同時進行；
◆ 自動造壓，動態平衡技術，壓力瞬間穩定，絕對無泄露；
◆ 進口高精度調壓閥，通過導向閥控制主閥動作實現伺服機構的高增益；
◆ 軟件功能強大；
◆ 測量和輸出完全隔離，互不干擾；
◆ 支持數據存儲功能、支持步階或編程等輸出方式；
◆ 內置HART手操器，可以實現HART型儀表基本信息的管理、量程的遷移、零點和滿度校準等功能設備的校準和維護工作；
◆ 提供熱工寶典、模擬變送器、用戶自建熱電阻庫、溫度壓力單位換算等常用工具；
◆ 自動冷端補償技術：內嵌式冷端保溫模塊，快速跟蹤溫度變化；
◆ 高分辨率的TFT顯示屏，中文顯示，良好的人機交互界面；
◆ RS232接口及開放的通訊規約，便于用戶遠程組網。
◆ 支持在線固件升級。
主要應用
◆ 校驗智能壓力（差壓）變送器；
◆ 校驗普通壓力表（差壓）變送器；
◆ 校驗血壓計、壓力傳感器、壓力開關；
◆ 校驗精密壓力表、一般壓力表；
◆ 可測量電壓、電流、電阻、頻率、脈沖、開關（通斷），也可使用熱電阻或熱電偶測量溫度；
◆ 可輸出電壓、電流、電阻、頻率、脈沖等信號；
◆ 可模擬13種熱電偶及11種熱電阻的測量和輸出，并提供冷端補償；
◆ 提供與測量、輸出相互隔離的24VDC電源。
執行的檢定規程
JJG 49-2013 《彈性元件式精密壓力表和真空表檢定規程》
JJG 52-2013 《彈性元件式一般壓力表、壓力真空表和真空表檢定規程》
JJG 270-2008 《血壓計和血壓表檢定規程》
JJG 544-2011 《壓力控制器檢定規程》
JJG 860-2015 《壓力傳感器(靜態)檢定規程》
JJG 875-2019 《數字壓力計檢定規程》
JJG 882-2019 《壓力變送器檢定規程》
技術參數
造壓參數
項目 | 參數 | ||
造壓范圍 | 真空:(-0.095～0)MPa(標準大氣壓下) | 氣壓:(0～4)MPa | 液壓:(0～60)MPa |
控壓方式 | 高精度伺服控壓 | 高精度伺服控壓 | 高精度伺服控壓 |
工作介質 | 空氣 | 空氣 | 礦物質油（純凈水） |
最小可控調節細度 | 0.01kPa | 0.1kPa | 0.01MPa |
顯示位數 | 4/5/6為顯示，用戶可自行設定 | ||
壓力接口 | M20×1.5標準內螺紋 | ||
通訊方式 | RS232 | ||
外形尺寸 | （1770×780×1530）mm | ||
重量 | 200kg | ||
電源 | AC220V | ||
功率 | 1kW | ||
電測指標
測量功能 | 詳見SPMK518T智能過程校驗儀電信號測量技術指標 |
輸出功能 | 詳見SPMK518T智能過程校驗儀信號輸出技術指標 |
SPMK2011N智能壓力校驗臺主要設備配置表
序號 | 名稱 | 型號 | 規格及壓力范圍 | 準確度等級 | 數量 |
1 | 智能化多功能工作臺 | SPMK2011N-1 | (1770×780×1530)mm | 1臺 | |
2 | 智能過程校驗系統 | SPMK2011N-ZY | 1套 | ||
3 | 智能過程校驗系統 | SPMK2011N-QY | 1套 | ||
4 | 智能過程校驗系統 | SPMK2011N-YY | 1套 | ||
5 | SDP | （-100~0）kPa | 0.05 | 1支 | |
SDP | （0~600）kPa | 0.05 | 1支 | ||
SDP | （0~1.6）MPa | 0.05 | 1支 | ||
SDP | （0~2.5）MPa | 0.05 | 1支 | ||
SDP | （0~4）MPa | 0.05 | 1支 | ||
SDP | （0~10）MPa | 0.05 | 1支 | ||
SDP | （0~25）MPa | 0.05 | 1支 | ||
SDP | （0~60）MPa | 0.05 | 1支 | ||
6 | 自動造壓系統 | SPMK2011-A | （-0.095~60）MPa | 1套 | |
7 | 戴爾電腦 | DELL | 主流配置20吋液晶顯示器 | 1臺 | |
8 | 激光打印機 | HP | 1臺 | ||
9 | 壓力校驗軟件 | SPMK253 | 1套 | ||
10 | 自動真空伺服調壓系統 | SPMK2011Z | （-0.095~0）MPa | 1套 | |
11 | 自動氣壓伺服調壓系統 | SPMK2011Q | （0~4）MPa | 1套 | |
12 | 自動液壓伺服調壓系統 | SPMK2011Y | （0~60）MPa | 1套 |
配件附件
裝箱清單
名稱 | 型號 | 單位 | 數量 |
智能壓力校驗臺 | SPMK2011N | 臺 | 1 |
使用說明書 | 《SPMK2011N使用說明書》 | 份 | 1 |
保修卡 | 份 | 1 | |
合格證 | 份 | 1 | |
電源線 | 條 | 1 | |
密封圈 | 個 | 50 | |
串口線 | 5米 | 條 | 3 |
表筆線 | 紅色 | 條 | 3 |
表筆線 | 黑色 | 條 | 3 |
鱷魚夾 | 紅色 | 個 | 3 |
鱷魚夾 | 黑色 | 個 | 3 |
信號線 | 七芯 | 條 | 3 |
電源插排 | 5孔 10A | 個 | 1 |
萬能儀表轉換接頭 | SPMK2000-1 | 套 | 1 |
壓力表螺紋清理器 | SPMK2000-8 | 個 | 1 |
機頭箱 | 個 | 1 | |
模塊箱 | 個 | 1 | |
裝箱清單 | 份 | 1 |
