裸絲加熱器

傳統的恒溫槽加熱器使用的是裸露的電熱絲，直徑不到1mm。一般是多支加熱絲通過一定的串并聯設計安裝在導流筒的外壁，安裝過程比較復雜。電熱絲在水槽中使用，則需要通過變壓器將交流220V電壓降為交流36V安全電壓。

裸露的電熱絲直接浸沒在導熱介質中，電熱絲通電后直接將熱量傳導給導熱介質。導熱介質一般選用食用油、汽缸油、硅油等，這些油介質在正常情況下絕緣電阻非常高。這種結構存在著很大的安全隱患。主要有以下幾方面：

（1）電熱絲通電后溫度很高，長期使用后，食用油和汽缸油等導熱介質大量碳化，降低了加熱絲和恒溫槽金屬殼體間的絕緣電阻，造成殼體帶點。人們曾對一臺使用了十年的恒溫油槽進行了如下的試驗，當溫度穩定在200℃左右時，關閉設備電源，使用普通萬用表測量恒溫槽金屬殼體和油介質之間的電阻，一般在幾kΩ到十幾kΩ，已經與人體表面電阻相當。

（2）在檢測金屬套管封裝的溫度傳感器時，如果操作不當，有金屬零件掉落或傳感器接觸到發熱絲，造成金屬套管被擊穿甚至出現人身傷害事故，此類事故以前在全國范圍已發生多起。

（3）裸露電熱絲長期經受沖擊和震動，在高溫狀態下受各種雜質影響，容易斷裂或脫落，直接與恒溫槽殼體接觸，造成放電或漏電現象。

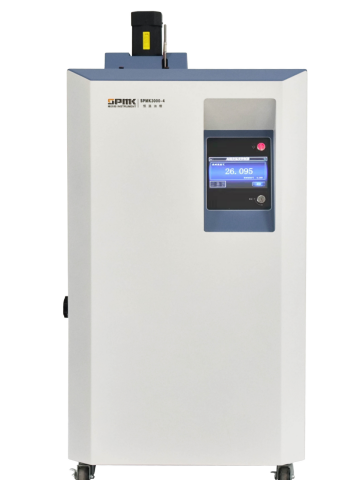

SPMK3000-4恒溫油槽

絕緣加熱管

但采用裸露電熱絲的恒溫槽其溫場的均勻性、穩定性要優于采用電熱管的類似結構的恒溫槽。主要是由于電熱絲發布面較廣而且分布均勻，溫差較低等原因。從20世紀90年代中期開始，部分廠家的產品開始采用電熱管做加熱器。目前的電熱管實際上就是鎧裝的加熱絲。但加熱絲比較粗一般直徑為3mm左右，在填充絕緣材料后，外保護管的直徑在8mm左右。電熱管作加熱器的優點在于絕緣性能較好，有些廠家在300℃時，還可以保證100MΩ的絕緣電阻。另外電熱管的安裝比較簡單，只需要簡單套在導流筒的外側即可。由于采用的電熱管比較短粗，分布相對集中，在工作時的表面溫度要高于電熱絲，溫場效果相對較差。而且對導熱介質使用壽命的影響也比較明顯。以甲基硅油為例，在90℃~300℃范圍內使用，當每周使用時間超過30h，采用電熱絲方式時，其使用壽命可以在半年到一年。而采用電熱管方式時，其使用壽命只有三、四個月。

目前已有外徑在3mm甚至更細的鎧裝加熱絲（加熱管），絕緣效果也比較理想。相對加熱管更顯細長，若安裝在恒溫槽中使用，分布更均勻，表面溫度更低，溫場效果會更理想。
