熱電偶、熱電阻是溫度測量的基本一次元器件,他們在檢定和校準過程中需要恒定溫場,若全部由人工操作,則檢校過程占用人員時間較長。20世紀90年代及以前基本使用非自動檢定,現在各企業及法定機構計量部門幾乎全部采用了自動檢定系統,實現了檢定員只需連接、放置被檢和標準器件,設定檢定項目,計算機自動控制整個系統完成檢定過程,大大節約了人員的時間,提高了效率,降低了人員對檢定過程的影響。

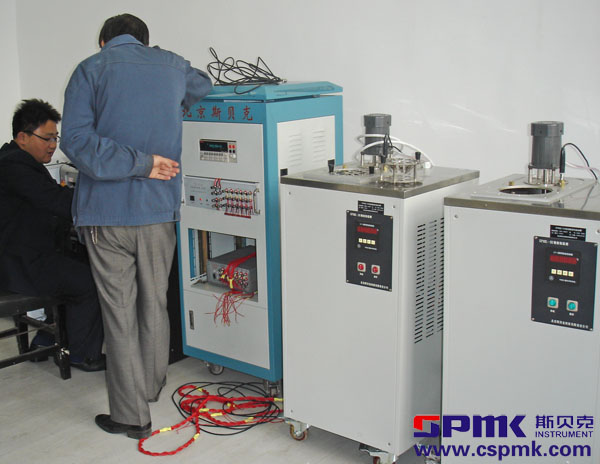

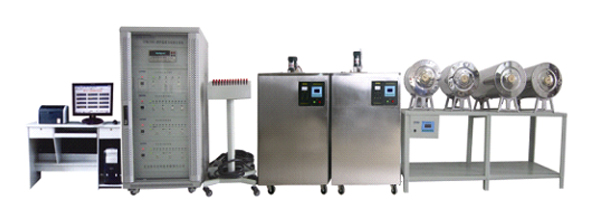

一套基本的熱電偶熱電阻檢定系統一般由以下幾大部分組成:
(1)標準器(標準鉑電阻、標準熱電偶):獲得所控溫場的溫度對應的電阻、電勢值。
(2)計算機(含軟件)和打印機:提供人機面控制相應設置按規程工作并讀取所需數據,預覽和打印原始記錄及證書。
(3)低電勢掃描開關:用于多路被檢及標準器的掃描切換,配合數字電測儀表和冷端補償器可認為組成了一套高精密的熱電偶、熱電阻巡檢系統。
(4)冷端補償器(電偶用):提供被檢和標準熱電偶的穩定可知的冷端(一般為0℃)。
(5)數字電測儀表:接受來自計算機的指令,按要求進行功能轉換,并將熱電偶、熱電阻信號對應的數字量送入計算機。
(6)控制器(電偶用)用來接收計算機的指令,控制檢定爐達到所需的溫度(具有過熱和控溫?zé)犭娕级搪烽_路保護功能)。
(7)溫場恒定設備(油槽、冰點槽、檢定爐):為檢定過程提供符合要求的恒定溫場,其中的檢定爐一般不含溫控器,需要外接控制器控溫。

在檢定過程中,由檢定員把需要檢定的熱電偶或熱電阻連接好,對軟件進行相應的設置。檢定軟件根據規程控制溫場設備產生所需恒定溫場,自動設定電測儀表并讀取數據,逐步對被檢熱電偶、熱電阻進行相應項目的檢定,最后打印原始記錄及證書。整個過程很少需要檢定員進行干預。
